Z系列中型直流電動機

發布日期：2022-12-24 11:53 來源：未知

一.概述

本廠開發的Z系列中型直流電動機是采用先進技術設計制造的新產品，改系列電機的機座四個中心高，從500-710毫米。
本系列電動機的性能、外形安裝尺寸及技術要求均符合國家標準（GB）和國際電工委員會標準（IEC），電機各部分機械尺寸，公差符合國際標準化委員會標準（ISO）。

使用條件：

1.本系列電機可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。
2.本系列電機的冷卻空氣中應不含有酸堿等對電機的絕緣和換向性能有損害的氣體。
3.本系列電機如使用于船舶和濕熱帶地區以及工作環境中有濃霧、潮濕等，應另行協議。
4.本系列電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。
5.本系列電機的供電電源采用靜止整流電源，也可采用直流發電機電源。
6.當電動機采用靜止整流電源供電時，整流器的脈波數應不小于6。在額定基數，額定電壓和額定負載電流下，電源的峰值紋波因數不超過10％

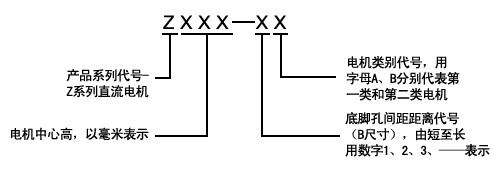

7.型號說明：

8.本系列電機的機座采用薄鋼板多角型疊片結構，具有體積小，重量輕等有點。適用可控硅整流電源，在負載電流的迅速變化下，電機有良好的換向性能。整個錠子和轉子采用無溶劑砌真空壓力浸漬處理（VPI），使繞組具有良好的抗潮能力的機械強度，并且絕緣和導熱性能優良。電樞由鐵心硅鋼片疊裝而成，具有良好的導磁性能。本系列電機全部采用滾動軸承，不停機加油結構。本系列電機的絕緣等級為F級。
9.本系列電動機的安裝形式符合GB997和IEC34-7《電機結構及安裝形式代號》。
10本系列電動機的防護等級根據BG4942.1和IEC34-5《電機外殼防護分級》標準，外殼防護等級有IP23和IP44兩種。電動機冷卻方法根據GB1993和IEC34-6《電機冷卻方法》標準，有IC06、IC17、IC37、ICW37A86四種。用戶如需其他防護等級和冷卻方法可另行協商。本系列電動機標準形式的冷卻空氣人口在電機轉動端（非換向器端）

二、產品性能

1.本系列電動機的定額為連續方式工作（S1）
2.本系列電動機的標準額定電壓有440V、550V、610V、750V四種，也可以派生出其他等級的電壓，需在訂貨時商定。
3.本系列電動機的基本勵磁方式為他勵，勵磁繞組有四個引線端子，分為兩組，兩組串聯時勵磁電壓為220V并聯時勵磁電壓為110V其他勵磁電壓等級可在訂貨時商定。
本系列電動機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時超過額定勵磁電流，但勵磁電流穩定后不得超過。
4.本系列電動機的短時超載能力：第一類直流電動機（A類）能承受
下表所規定的短時（一分鐘）過載：

基數的百分數	額定電流的百分數
基數的百分數	偶爾使用	經常使用
100	200（180*）	175（160*）
200	160	150
300及以上	140	125

第二類直流電動機（B類）能承受下表所規定的短時（一分鐘）過載：

基數的百分數	額定電流的百分數
基數的百分數	偶爾使用	經常使用
100	200（180*）	175（160*）
200	200（180*）	160
300及以上	175（160*）	140

當電動機的基速等于或大于下表規定的轉速時，用括號內數值斷路

中心高（毫米）	500	560	630	710
基速（轉、分）	710	630	560	560

    偶爾使用的短時過載能力是指很少發生或在緊急情況下，電動機在一分鐘內承受超過連續額定負載的能力，建議將斷路的瞬時開斷裝置按偶爾使用的短時過載能力鎖定。
    經常使用的短時過載能力是指作為正常工作周期的一部分，電動機反復承受超過額定負載的能力。
    短時過載運行之后，必須輕載運行，使電動機整個負載周期的負載均方根值不超過其連續定額。
本系類第二類直流電動機（B類）應能承受下列連續負載：
    （1）在額定電樞電壓和額定轉速范圍內帶115％額定功率負載連續運行，在此負載下，溫勝將較高，其他特性可能與額定條件下運行的規定不同。
    （2）在額定電樞電壓下和額定轉速范圍內，在額定負載連續運行之后，緊接著以125％的額定功率負載運行二小時，溫升不超過規定數值，其他性能可能與額定條件下運行的規定值不同。
    電機在較低的過載倍數下允許較長時間的過載。對第二類直流電機（B類），偶爾使用是過載倍數允許達到2.5倍（在額定基數時），時間不超過15秒，（但需與制造商協商）
5.轉速調整率：
    本系列電動機的轉速調整率不作規定，用戶如有特殊要求，應在訂貨時商定。
6.電流變化率：
    在所有轉速和負載下，本系列電動機的電流變化率（di/dt）允許達到200倍額定電流/秒
7.噪聲振動：
    本系列電動機的噪聲符合GB2806《電機噪聲測定方法》和IEC34-9《電機噪聲限值標準》的規定。
    本系列電動機的振動符合GB2807《電機振動測試方法及限值》標準的規定。

三.容量選擇

第一類：直流電動機（A類）
這類電動機的詳細數據見技術數據表，用戶可以根據所需的容量、轉速和電壓等選定電機的型號和規格。
第二類：直流電動機（B類）
這類電動機的額定輸出功率比相同中心高，相同底腳軸向長度的A類電動機要略為下降，其他數據基本相同，具體規格和數據可由用戶和制造商商定。
功率和轉速的換算（對A類）：
本系列電動機除技術數據表中所列的四種電壓和相應的功率轉速外，任何一個規格的電機都可以派生成其他等級的電壓（但不得超過該規定允許的最高電壓）和相應功率及轉速。

換算關系如下：
U1-△U
k=——————
UN-△U

n1≈K·nN轉/分

P1≈K·PN千瓦

△U：電樞回路壓降伏
U：新的電樞電壓伏
n：新的額定轉速轉/分
P：新的額定輸出功率千瓦

UN、nN、PN:在技術數據表中所列的和新的電壓等級最相近，且高于新的供電電壓的那個額定電壓及其相應的額定基速和額定功率。

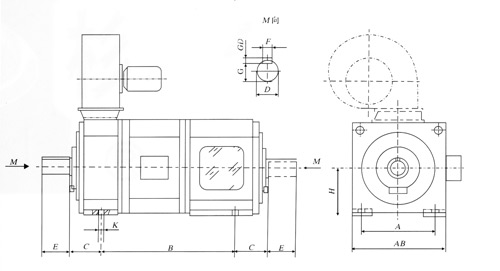

五：直流電動機外型圖及安裝尺寸表

中心高500mm～710mm直流電動機外型
